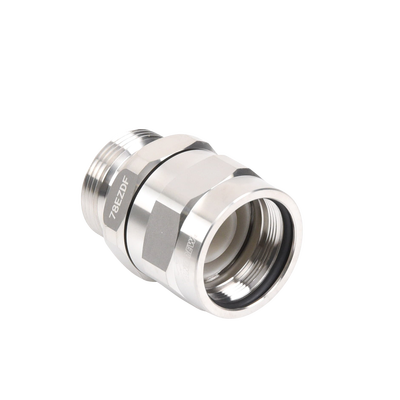

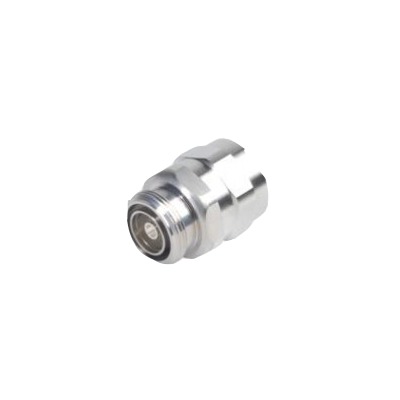

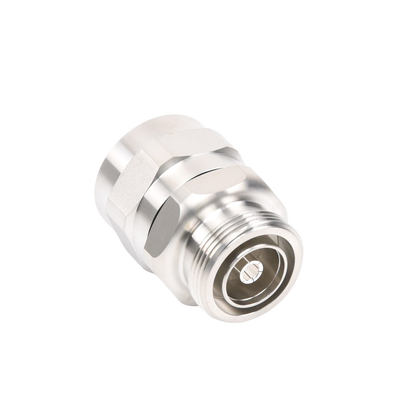

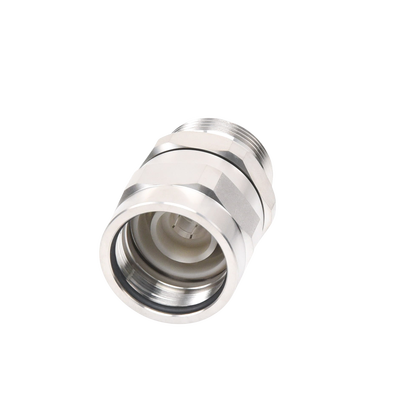

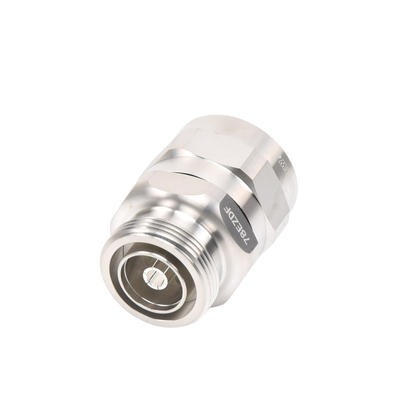

  2. Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX | 78-EZDF
Tarifa Normal

Conector DIN 7-16 Hembra para cable FXL-780 y AVA5-50FX | 78-EZDF

https://ssmadretierra.com/web/image/product.template/6607/image_1920?unique=ddf731e

Marca: ANDREW / COMMSCOPE
Modelo: 78-EZDF
• Conector DIN 7-16 hembra de alta calidad
• Modo de ensamble auto-expandible para fácil instalación
• Cuerpo plateado para resistencia a la corrosión
• Contacto central de oro para conductividad superior
• Aislante dieléctrico de teflón para alta estabilidad
• Impedancia 50 ohm, frecuencia hasta 5000 MHz

$ 927.11 más IVA 927.11 MXN $ 927.11

Stock disponible: 29.0

$ 927.11

    Esta combinación no existe.

    Características Principales

    • Conector DIN 7-16 hembra de alta calidad
    • Modo de ensamble auto-expandible para fácil instalación
    • Cuerpo plateado para resistencia a la corrosión
    • Contacto central de oro para conductividad superior
    • Aislante dieléctrico de teflón para alta estabilidad
    Especificaciones Eléctricas
    • Impedancia: 50 ohm
    • Frecuencia de operación: 0 – 5000 MHz
    • Impedancia del cable: 50 ohm
    • IMD de 3er orden: típico -116 dBm @ 1800 MHz
    • Tensión de prueba DC: 4000 V
    • Resistencia contacto externo: máx. 1.50 mΩ
    • Resistencia contacto interno: máx. 0.40 mΩ
    • Resistencia de aislamiento: mín. 5000 MΩ
    • Potencia de pico: máx. 40.00 kW
    • Pérdida de inserción: típica 0.05 dB
    Especificaciones Mecánicas
    • Estilo del cuerpo: Recto
    • Método de fijación contacto externo: Abrazadera
    • Método de fijación contacto interno: Cautivo
    • Revestimiento contacto externo: Trimetal
    • Revestimiento contacto interno: Plata
    • Durabilidad de fijación: 25 ciclos
    • Durabilidad de interfaz: 50 ciclos
    • Fuerza de retención: 1334 N | 300 lbf
    • Par de retención: 8.13 N·m | 72.00 in lb
    • Fuerza de inserción: 200.17 N | 45.00 lbf
    Especificaciones Ambientales
    • Temperatura de operación: -40 °C a +85 °C (-40 °F a +185 °F)
    • Temperatura de almacenamiento: -55 °C a +85 °C (-67 °F a +185 °F)
    • Profundidad de inmersión: 1 m
    • Prueba de inmersión: Mated (IEC 60529:2001, IP68)
    • Prueba de chorros de agua: Mated (IEC 60529:2001, IP66)
    • Prueba de resistencia a la humedad: IEC 60529, IP68
    • Prueba de choque mecánico: IEC 60068-2-27
    • Prueba de vibración: IEC 60068-2-6
    • Prueba de corrosión: IEC 60068-2-11, Condición Ka
    Dimensiones
    • Tamaño nominal: 7/8 in
    • Diámetro: 37.10 mm | 1.46 in
    • Longitud: 47.90 mm | 1.89 in
    • Peso: 136.60 g | 0.30 lb
    Condiciones Estándar
    • Atenuación, temperatura ambiente: 20 °C | 68 °F
    • Potencia promedio, temperatura ambiente: 40 °C | 104 °F
    Return Loss/VSWR
    • 50–1000 MHz: VSWR 1.02 | Pérdida de retorno 40.00 dB
    • 1000–1900 MHz: VSWR 1.03 | Pérdida de retorno 38.00 dB
    • 1900–2200 MHz: VSWR 1.04 | Pérdida de retorno 34.00 dB
    • 2200–2700 MHz: VSWR 1.06 | Pérdida de retorno 31.00 dB
    • 2700–3600 MHz: VSWR 1.07 | Pérdida de retorno 30.00 dB
    • 3600–5000 MHz: VSWR 1.09 | Pérdida de retorno 27.00 dB
    Conformidad Regulatoria
    • RoHS: 2011/65/EU Conforme por Exención
    • China RoHS: SJ/T 11364-2006 Por encima del valor máximo de concentración (MCV)
    • ISO 9001:2008: Diseñado, manufacturado y/o distribuido bajo este sistema de gestión de calidad
