  2. Amplificador Lineal de 50 MHz a 4 GHz, 18.7 dB de Ganancia, 5 Vcc, SOT-89. | 772-SPF5189Z
Tarifa Normal

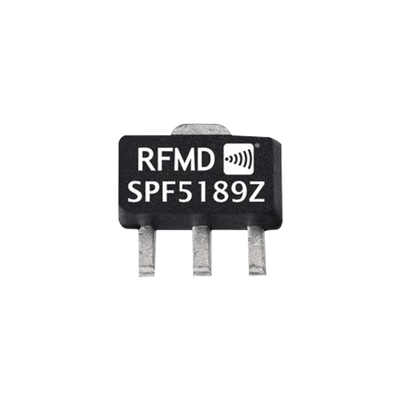

Amplificador Lineal de 50 MHz a 4 GHz, 18.7 dB de Ganancia, 5 Vcc, SOT-89. | 772-SPF5189Z

https://ssmadretierra.com/web/image/product.template/6700/image_1920?unique=202ac4b

Marca: SYSCOM
Modelo: 772-SPF5189Z
• Amplificador lineal de 50 MHz a 4 GHz
• Ganancia de 18.7 dB a 0.9 GHz
• Operación con voltaje de 5 Vcc (máx 5.25 V)
• Encapsulado SOT-89 para fácil montaje
• Alta linealidad con OIP3 de 39.5 dBm a 1.96 GHz
• Bajo consumo de 90 mA típico

$ 232.17 más IVA 232.17000000000002 MXN $ 232.17

Stock disponible: 3.0

$ 232.17

    Esta combinación no existe.

    Características Principales

    • Amplificador lineal de 50 MHz a 4 GHz
    • Ganancia de 18.7 dB a 0.9 GHz
    • Operación con voltaje de 5 VCC
    • Encapsulado SOT-89 para fácil montaje
    • Rango de frecuencia amplio para múltiples aplicaciones
    Especificaciones RF
    • Rango de Frecuencia: 50 MHz a 4 GHz
    • Ganancia: 18.7 dB a 0.9 GHz
    • Ganancia a 1.96 GHz: 11.3 a 14.3 dB
    • Figura de Ruido: 0.55 dB a 0.9 GHz
    • Figura de Ruido a 1.96 GHz: 0.8 a 1.1 dB
    • Potencia de Salida a 1dB Compresión: 22.4 dBm a 0.9 GHz
    • Potencia de Salida a 1.96 GHz: 20.7 a 22.7 dBm
    • Punto de Intercepto de Tercer Orden (OIP3): 38.5 dBm a 0.9 GHz
    • OIP3 a 1.96 GHz: 36.0 a 39.5 dBm
    Especificaciones Eléctricas
    • Voltaje de Operación: 5 V (Máx. 5.25 V)
    • Corriente de Operación: 75 a 105 mA (90 mA típico)
    • Corriente Máxima: 120 mA
    • Voltaje Máximo: 5.5 V
    • Potencia Disipada Máxima: 660 mW
    • Potencia Máxima de Entrada RF: 27 dBm
    • Temperatura de Unión Máxima: 150 °C
    • Rango de Temperatura de Operación: -40 a +85 °C
    Características Adicionales
    • Red de sesgo activa para estabilidad
    • Redes de adaptación integradas
    • Bajo consumo de potencia
    • Alta linealidad (OIP3 de 39.5 dBm a 1960 MHz)
    • Alta relación de rechazo de entrada/salida
    • Bajo rizado en banda
    • Tecnología GaAs pHEMT
    • Construcción libre de plomo y compatible con RoHS

    Aplicaciones

    • Receptores de telefonía celular
    • Sistemas PCS
    • Receptores W-CDMA
    • Sistemas ISM
    • Receptores WiMAX
    • Amplificadores de driver de PA
    • Bloques de ganancia de bajo ruido y alta linealidad
    Configuración de Diseño
    • Diseño de alto rendimiento pHEMT MMIC LNA
    • Red de sesgo activa integrada
    • Redes de adaptación internas
    • Operación con una sola fuente de alimentación
    • Opciones flexibles de sesgo: 3V a 5V
    Información de Montaje
    • Encapsulado SOT-89
    • Requiere capacitor de bloqueo DC en entrada y salida
    • Uso de vías cercanas a conexiones de tierra para reducir inductancia
    • Disipador de calor recomendado
    • Nivel de sensibilidad a ESD: Clase 1B
    • Nivel de sensibilidad de humedad: MSL 2
