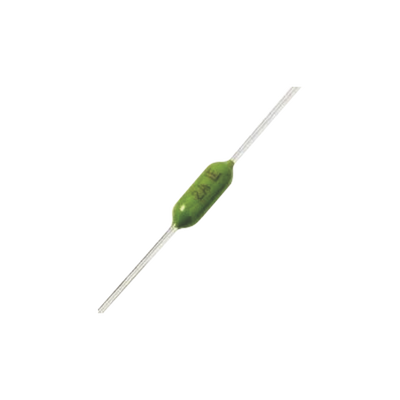

Fusible Subminiatura Axial PICO II a 1/16 Amper, Acción Rápida a 125 V. Uso en R-2600 Series | 576-0251.062MXL
Marca: SYSCOM
Modelo: 576-0251.062MXL
• Fusible subminiatura axial de acción rápida
• Capacidad de corriente de 1/16 amperios
• Voltaje nominal máximo de 125 voltios
• Diseño compacto para espacios reducidos
• Protección rápida contra sobrecorrientes
• Resistencia de 0.00446 ohms a 15A
Características Principales
- Fusible subminiatura axial de acción rápida
- Capacidad de corriente de 1/16 amperios
- Voltaje nominal máximo de 125 voltios
- Diseño compacto para espacios reducidos
- Protección rápida contra sobrecorrientes
Especificaciones Técnicas
- Tipo: PICO® II Serie 251/253
- Corriente nominal: 1/16 A (0.062 A)
- Voltaje nominal: 125 V
- Acción: Rápida
- Temperatura de operación: -55°C a +125°C
- Material: Epoxy-coated body
- Resistencia: 0.00446 Ohms (15A)
- Material de terminales: Alambre de cobre recubierto de estaño
- Flammabilidad: UL 94V-0
- Dimensiones: 62.7mm (2.468') de longitud
Características Eléctricas
- Tiempo de apertura (100% corriente): 4 horas mínimo
- Tiempo de apertura (200% corriente): 3 segundos máximo
- Tiempo de apertura (275% corriente): 300 msegundos máximo
- Tiempo de apertura (400% corriente): 30 msegundos máximo
- Tiempo de apertura (1000% corriente): 4 msegundos máximo
- Voltaje de caída: 0.071 V (15A)
- I²t (A²s): 68.8 A²s (15A)
Aplicaciones
- Protección secundaria para aplicaciones con espacio limitado
- Monitores LCD
- Sistemas de audio/video
- Inversores de iluminación para LCD
- Máquinas de oficina
- Equipo médico
Aprobaciones y Certificaciones
- Aprobado por E10480
- Cumple con PS PSE_NBK200416-JP1021
- Cumple con J50158379
- Conforme a normas MIL-STD-202
- Pruebas de vibración de 10-55 Hz
- Resistencia a 100 G's de pico en choque
Parámetros de Soldadura
- Temperatura de precalentamiento: 100-150°C
- Tiempo de precalentamiento: 60-180 segundos
- Temperatura de soldadura por ola: Máximo 260°C
- Tiempo de inmersión: 2-5 segundos
- Temperatura de soldadura manual: 350°C ±5°C
- Tiempo de calentamiento: Máximo 5 segundos
Información Adicional
- No recomendado para procesos de reflujo IR o convección
- Resistencia a la humedad según MIL-STD-202, Método 106
- Resistencia a la soldadura: 60 segundos sobre 200°C y hasta 260°C
- Resistencia de aislamiento: Mínimo 10,000 ohms después de abrir
- Cumple con RoHS y libres de halógenos (LF)
