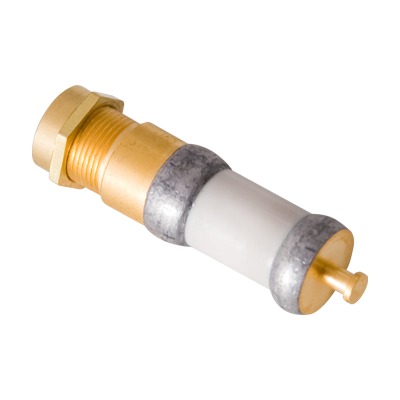

  2. Capacitor Variable Trimmer de Aire, 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17,27 mm). | 5602
Tarifa Normal

Capacitor Variable Trimmer de Aire, 1-30 pFd. para Ajuste del Rechazo de Banda en Duplexers de VHF (L=17,27 mm). | 5602

https://ssmadretierra.com/web/image/product.template/6513/image_1920?unique=1d8ae39

Marca: SYSCOM
Modelo: 5602
• Capacitancia ajustable de 1 a 30 pF
• Voltaje de trabajo hasta 250 VDC
• Montaje SMD para integración compacta
• Rango de temperatura -65°C a +125°C
• Factor Q de 5000 a 100 MHz
• Frecuencia de autoresonancia hasta 6 GHz

$ 2,516.63 más IVA 2516.63 MXN $ 2,516.63

Stock disponible: 9.0

$ 2,516.63

    Esta combinación no existe.

    Características Principales

    • Capacitancia ajustable de 1 a 30 pF
    • Voltaje de trabajo hasta 250 voltios
    • Compatible con montaje SMD
    • Temperatura operativa de -65°C a +125°C
    • Factor Q de 800 @ 100 MHz
    Especificaciones Eléctricas
    • Rango de Capacitancia: 1-30 pF
    • Voltaje de Trabajo: 250 VDC
    • Voltaje de Prueba: 500 VDC
    • Factor Q: >5000 a 100 MHz
    • Resistencia de Contacto: <0.01Ω
    • Resistencia de Aislamiento: >106 MΩ
    • Autoresonancia: >6 GHz a capacitancia mínima
    • Coeficiente de Temperatura: ±15 ppm/°C
    Especificaciones Mecánicas
    • Tipo de Montaje: SMD
    • Tamaño: 7.11 x 17.7 mm
    • Torsión: 1-5 oz-in
    • Material: Dieléctrico de aire (capas cilíndricas)
    • Construcción: Terminales de soldadura a 300°C
    Especificaciones Ambientales
    • Rango de Temperatura: -65°C a +125°C
    • Vibración: 60g, 10-2000Hz
    • Choque: 1500g, 0.5ms

    Aplicaciones

    Diseñado para aplicaciones VHF, UHF y microondas: amplificadores, osciladores, filtros, radar, TV por cable, radios móviles y dispositivos RF. Adecuado para ambientes militares y aeroespaciales.

    Características Adicionales
    • Alta estabilidad
    • Diseñado para cumplir con MIL-C-14409D
    • Resolución multiturno
    • Conforme a RoHS
    Recomendaciones de Manejo
    • El rotor no debe ser sometido a torsión una vez alcanzada la capacitancia máxima
    • Temperatura máxima de soldadura: 275°C
    • Las tapas de sellado deben estar aseguradas durante la limpieza de ensambles

    *Pregunte por Disponibilidad.
