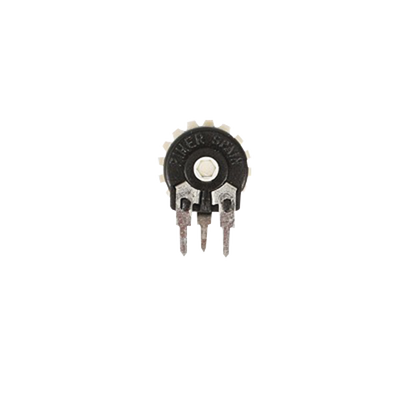

Potenciómetro de 25 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A. | 5180-93
Marca: BIRD TECHNOLOGIES
Modelo: 5180-93
• Potenciometro 25 kOhm, 0.50W lineal
• Elemento resistivo cermet (cerámica y metal)
• Rotación mecánica 265° ±5% ajuste preciso
• Voltaje operación hasta 250 VCC lineal
• Temperatura operativa -40°C a +90°C
• Vida útil hasta 100,000 ciclos
Características Principales
- Potenciómetro de 25 kΩ, 0.50W lineal
- Elemento resistivo: Cermet (Cerámica y Metal)
- Rotación mecánica: 265° ±5%
- Voltaje de operación: Hasta 250 VCC (lineal)
- Temperatura operativa: -40°C a +90°C
Especificaciones Mecánicas
- Posición: Vertical
- Diámetro: 15 mm
- Rotación mecánica: 265° ±5%
- Torque: 0.5 a 2.5 Ncm
- Par de ruptura: >10 Ncm
- Vida útil: Hasta 100,000 ciclos
- Material: Substrato de aluminio
- Grado de protección: IP54
- Ensamble: Sellado contra polvo
Especificaciones Eléctricas
- Resistencia nominal: 25 kΩ
- Tolerancia: ±20%
- Potencia nominal: 0.50W (lineal)
- Voltaje máximo: 250 VCC (lineal), 125 VCC (no lineal)
- Conicidad: Lineal
- Resistencia residual: Valores estándar
- Ruido equivalente: Valores estándar
Condiciones Operativas
- Temperatura de operación: -40°C a +90°C
- Temperatura de almacenamiento: -55°C a +125°C
- Resistencia a vibración: ±2%
- Resistencia a humedad: ±5%
- Coeficiente de temperatura: ±300 ppm (Rn <100 K)
Aplicaciones Típicas
- Control de potencia en equipos industriales
- Ajuste de parámetros en instrumentos de medición
- Control de temperatura en hornos y sistemas HVAC
- Regulación de velocidad en herramientas eléctricas
- Control de iluminación (dimmer) en equipos profesionales
Opciones y Configuraciones Disponibles
- Versión de larga vida (hasta 100K ciclos) bajo solicitud
- Opción de bajo torque
- Suministro en magazinas para inserción automática
- Posición del cursor: Inicial, 50% o totalmente en sentido horario
- Plástico autorretardante UL 94V-0
- Opción de pista cortada
- Taper especial bajo solicitud
- Topes mecánicos (detents) disponibles
Opciones de Montaje
- Montaje vertical con ajuste horizontal
- Montaje horizontal con ajuste vertical
- Opciones de terminales: Terminales de compresión (P) o terminales de latón (V24)
- Colores estándar: Negro, amarillo, naranja, crema
Características de Precisión
- Repetibilidad mejorada con zonas de valor constante
- Posiciones eléctricas únicas en cada detent
- Prevención de cambios por vibraciones accidentales
- Configuración de zonas de valor constante bajo solicitud
Información para Pedido
El código de pedido sigue el formato estándar de Piher con opciones personalizables:
- Referencia base: PT15 L H01
- Opciones personalizables: Taper, Vida útil, Detents, Retardante de llama, Posición del cursor
- Configuraciones especiales disponibles bajo solicitud
