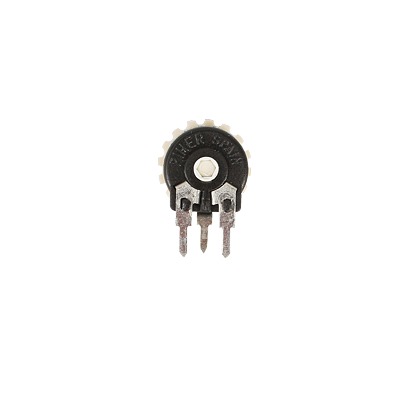

Potenciómetro de 100 kOhm para Wattmetro Direccional Thrueline de Banda Ancha 4304A. | 5180-91
Marca: BIRD TECHNOLOGIES
Modelo: 5180-91
• Potenciómetro de 100 kOhm con conicidad lineal
• Elemento resistivo cermet para alta durabilidad
• Rotación mecánica precisa de 265 ±5%
• Operación segura hasta 250 VCC
• Resistencia al polvo por ensamblaje sellado
• Vida mecánica hasta 100,000 ciclos
Características Generales
- Resistencia: 100 kΩ
- Conicidad: Lineal
- Elemento Resistivo: Cermet (Cerámica y Metal)
- Ensamble: Sellado contra polvo
- Material: Substrato de Aluminio
Especificaciones Mecánicas
- Rotación Mecánica: 265° ±5%
- Posición: Vertical
- Diámetro: 15 mm
- Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz)
- Vida Mecánica: Hasta 100K ciclos
Especificaciones Eléctricas
- Potencia Nominal: 0.50W (lineal)
- Tensión Máxima: 250 VCC (lineal)
- Tolerancia: ±20% / ±30%
- Resistencia Residual: Ver notas técnicas
- Coeficiente Térmico: ±300 ppm (Rn < 100K)
Condiciones Ambientales
- Temperatura de Operación: -40°C a +90°C
- Resistencia a Vibración: ±2% (en cada eje X, Y, Z)
- Resistencia a Humedad: ±5% (500h a 40°C, 95% HR)
- Protección: IP54 según IEC 60529
Detalles de Montaje
- Método de Montaje: Vertical
- Estilo de Terminales: Terminales tipo P (conexión por compresión)
- Material de Terminales: Acero
- Posición del Limbo: Posicionamiento estándar (aleatorio)
Información de Pedido
El código base para este modelo es: PT15 LH 01 seguido de códigos adicionales según opciones seleccionadas:
- PT15: Serie
- LH: Montaje horizontal
- 01: Ajuste horizontal
- Otros códigos según opciones adicionales disponibles
