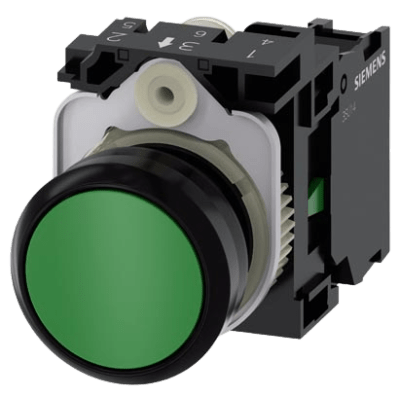

Botón 3SU11000AB401BA0 Sirius 22mm, Color Verde, Incluye soporte y contacto Normalmente Abierto. | 3SU11000AB401BA0
Marca: SIEMENS
Modelo: 3SU11000AB401BA0
• Grado de protección IP69K
• Botonería SIRIUS ACT 22 mm
• Facilidad de montaje en todos los dispositivos
• Contacto Normalmente Abierto (NO)
• Color verde para identificación visual
• Durabilidad eléctrica y mecánica de 10 millones de ciclos
Características principales
- Grado de protección IP69K
- Botonería SIRIUS ACT 22 mm
- Facilidad de montaje en todos los dispositivos
- Contacto: Normalmente Abierto
- Color: Verde
Especificaciones eléctricas
- Tensión de empleo: 5 ... 500 V AC/DC
- Corriente térmica: 10 A
- Corriente permanente del interruptor automático curva C: 10 A
- Corriente permanente del cartucho fusibles DIAZED rápido: 10 A
- Corriente permanente del cartucho fusible DIAZED gG: 10 A
- Confiabilidad de contacto: Una maniobra errónea cada 100 millones (17 V, 5 mA)
Especificaciones mecánicas
- Material del actuador: Plástico
- Color del actuador: Verde
- Forma del actuador: Redondo
- Diámetro exterior del actuador: 29,45 mm
- Material del anillo frontal: Plástico
- Color del anillo frontal: Negro
- Material del soporte: Plástico
Características ambientales
- Temperatura de funcionamiento: -25 ... +70 °C
- Temperatura de almacenamiento: -40 ... +80 °C
- Grado de protección: IP66, IP67, IP69K
- Grado de protección NEMA: 1, 2, 3, 3R, 4, 4X, 12, 13
- Categoría medioambiental: 3M6, 3S2, 3B2, 3C3, 3K6
Datos de conexión
- Tipo de conexión: Borne de tornillo
- Sección de conductor:
- Monofilar con preparación: 2x (0,5 ... 0,75 mm²)
- Monofilar sin preparación: 2x (1,0 ... 1,5 mm²)
- Alma flexible con preparación: 2x (0,5 ... 1,5 mm²)
- Alma flexible sin preparación: 2x (1,0 ... 1,5 mm²)
- Cables AWG: 2x (18 ... 14)
- Par de apriete de los tornillos: 0,8 ... 0,9 N·m
Características de seguridad
- Apta para función de seguridad
- Tipo de dispositivo según ISO 13849-1: Tipo 3
- Tipo de equipo de seguridad según IEC 61508-2: Tipo A
- Vida útil mecánica: 10,000,000 ciclos
- Durabilidad eléctrica: 10,000,000 ciclos
- Frecuencia de maniobra máx.: 3,600 ciclos/hora
Dimensiones
- Altura: 40 mm
- Anchura: 30 mm
- Forma del recorte para montaje: Redondo
- Diámetro de montaje: 22,3 mm
- Tolerancia positiva del diámetro de montaje: 0,4 mm
- Altura de montaje: 11 mm
- Ancho de montaje: 29,5 mm
- Profundidad de montaje: 49,7 mm
