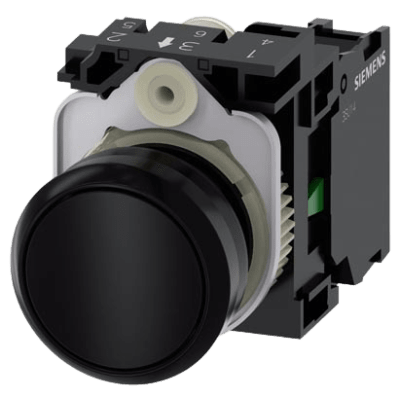

Botón 3SU11000AB101BA0 Sirius 22mm, Color negro, Incluye soporte y contacto Normalmente Abierto. | 3SU11000AB101BA0
Marca: SIEMENS
Modelo: 3SU11000AB101BA0
• Grado de protección IP69K
• Bottonería SIRIUS ACT 22 mm
• Fácil montaje en cualquier dispositivo
• Contacto Normalmente Abierto (1 NA)
• Resistente a temperaturas extremas -25°C a +70°C
• Durabilidad eléctrica y mecánica de 10 millones de ciclos
Características Principales
- Grado de protección IP69K
- Botonería SIRIUS ACT 22 mm
- Facilidad de montaje en todos los dispositivos
- Contacto: Normalmente Abierto (1 NA)
- Color: Negro
Especificaciones Técnicas
- Tensión de empleo: 5 ... 500 V AC/DC
- Corriente térmica: 10 A
- Corriente permanente: 10 A (curva C, fusibles DIAZED)
- Temperatura de operación: -25 ... +70 °C
- Vida útil mecánica: 10,000,000 ciclos
- Durabilidad eléctrica: 10,000,000 ciclos
- Frecuencia de maniobra: 3,600 ciclos/hora
- Resistencia a choques: 15g / 11 ms (IEC 60068-2-27)
- Resistencia a vibraciones: 5g (10 ... 500 Hz)
Datos de Conexión
- Tipo de conexión: Borne de tornillo
- Secciones de conductor:
- Monofilar con preparación: 2x (0,5 ... 0,75 mm²)
- Monofilar sin preparación: 2x (1,0 ... 1,5 mm²)
- Alma flexible con preparación: 2x (0,5 ... 1,5 mm²)
- Alma flexible sin preparación: 2x (1,0 ... 1,5 mm²)
- Cables AWG: 2x (18 ... 14)
- Par de apriete bornes: 0.8 ... 0.9 N·m
- Tipo de contacto: Aleación de plata
- Contactos auxiliares: 1 NA
Dimensiones y Materiales
- Diámetro del actuador: 29.45 mm
- Diámetro de montaje: 22.3 mm
- Tolerancia positiva: 0.4 mm
- Altura de montaje: 11 mm
- Anchura de montaje: 29.5 mm
- Profundidad de montaje: 49.7 mm
- Material del actuador: Plástico
- Material del soporte: Plástico
- Peso neto: 48 g
Seguridad y Normas
- Grado de protección: IP66, IP67, IP69K
- Grado de protección borne: IP20
- Grado NEMA: 1, 2, 3, 3R, 4, 4X, 12, 13
- Tensión de aislamiento: 500 V
- Resistencia a tensión de choque: 6 kV
- Categoría medioambiental: 3M6, 3S2, 3B2, 3C3, 3K6
- Normas: IEC 60068-2-27, IEC 60068-2-6, EN 61373
- RoHS: Conforme (desde 10/01/2014)
Aplicaciones
- Ideal para ambientes industriales exigentes
- Apto para aplicaciones ferroviarias (EN 61373 categoría 1, clase B)
- Resistente a condiciones extremas de temperatura
- Diseñado para alta durabilidad en entornos industriales
Información Ambiental
- Potencial de efecto invernadero: 0.787 kg CO₂ eq (total)
- Emisiones durante fabricación: 0.566 kg CO₂ eq
- Emisiones durante funcionamiento: 0.235 kg CO₂ eq
- Perfil ecológico: Siemens EcoTech
