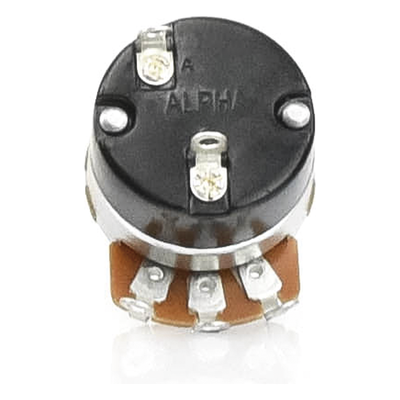

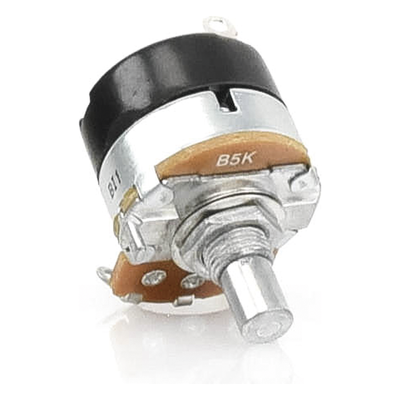

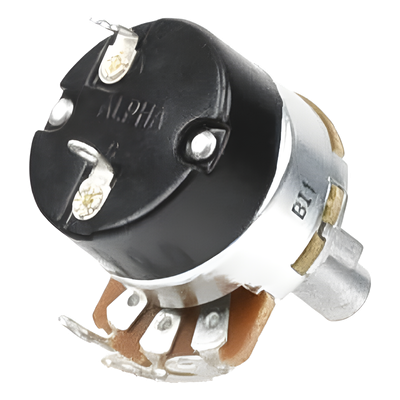

Potenciómetro Rotatorio con Switch / 5 kΩ / 500V AC / 15,000 Ciclos / Eje Plástico 6.5 mm / Montaje 3/8" 32UNEF | 31VM305
Marca: SYSCOM
Modelo: 31VM305
• Integración de potenciómetro e interruptor en un solo componente
• Vida útil de 15,000 ciclos para operaciones de ajuste frecuente
• Aislamiento de 100MΩ a 500V DC para entornos eléctricos exigentes
• Eje plástico de 6.5 mm con rosca estándar 3/8" 32UNEF
• Diseño compacto de 24.5 mm para montaje directo en PCB
• Ángulo de rotación de 300° para control preciso de nivel
Potenciómetro rotatorio de 24 mm con interruptor integrado, diseñado para aplicaciones de control de nivel en equipos de TV, video, audio, electrodomésticos y entornos de control industrial. Ofrece una resistencia nominal de 5 kΩ con rango operativo de 5 kΩ a 1 MΩ, soportando tensiones máximas de 500V AC. Su construcción incluye eje plástico de 6.5 mm con montaje roscado 3/8' 32UNEF y un diámetro compacto de 24.5 mm que facilita la integración en tarjetas PCB. El componente garantiza una vida útil de 15,000 ciclos de rotación y 10,000 ciclos de operación del interruptor, con aislamiento de 100MΩ a 500V DC y resistencia dieléctrica de 500V AC durante 1 minuto.
Características Generales
- • Potenciómetro rotatorio de 24 mm con interruptor
- • Ángulo de rotación total: 300±5°
- • Tensión máxima de operación: 500V AC
- • Resistencia de aislamiento: 100MΩ a DC 500V
- • Resistencia dieléctrica: AC 500V durante 1 minuto
- • Resistencia nominal: 5 kΩ (rango 5 kΩ a 1 MΩ)
- • Aplicaciones: TV/Video, Audio, Electrodomésticos, Control Industrial
Desempeño Eléctrico
- • Resistencia: 5 kΩ
- • Rango: 5 kΩ a 1 MΩ
- • Tensión máxima: 500V AC
- • Aislamiento: 100MΩ a DC 500V
- • Resistencia dieléctrica: AC 500V / 1 min
Especificaciones Mecánicas
- • Diámetro: 24.5 mm
- • Tipo de eje: Plástico 6.5 mm
- • Montaje: Rosca 3/8' 32UNEF
- • Par de rotación: 20-200 gf·cm
- • Resistencia al par de rotura: mín. 6 kgf·cm
- • Vida útil rotación: 15,000 ciclos
- • Ángulo interruptor: 50°±10°
- • Par interruptor: máx. 800 gf·cm
- • Vida útil interruptor: 10,000 ciclos
Aplicaciones
- • TV / Video
- • Audio
- • Electrodomésticos
- • Control Industrial
