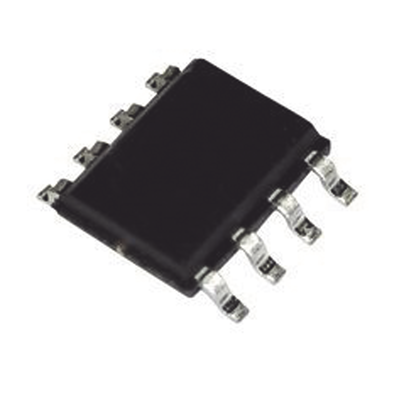

  2. Circuito Integrado BQ2000SN-B5 Cargador MGMT SOIC-8 para Analizador III. | 296-9314-5-ND
Tarifa Normal

Circuito Integrado BQ2000SN-B5 Cargador MGMT SOIC-8 para Analizador III. | 296-9314-5-ND

https://ssmadretierra.com/web/image/product.template/6815/image_1920?unique=06a3b9b

Marca: SYSCOM
Modelo: 296-9314-5-ND
• Soporte para carga rápida de baterías
• Diseñado para análisis de baterías tipo III
• Encapsulado SOIC-8 compacto y eficiente
• Gestión inteligente de carga y disipación de calor
• Voltaje de operación entre 2.5 V y 5.5 V
• Detección de voltaje pico para NiCd/NiMH y corriente mínima para Li-ion

$ 235.80 más IVA 235.8 MXN $ 235.80

Stock disponible: 4.0

$ 235.80

    Esta combinación no existe.

    Características Principales

    • Soporte para carga rápida de baterías
    • Diseñado para análisis de baterías tipo III
    • Encapsulado SOIC-8 compacto y eficiente
    • Gestión inteligente de carga y disipación de calor
    • Voltaje de operación entre 2.5 V y 5.5 V

    Especificaciones Técnicas

    • Tipo de dispositivo: Circuito integrado de gestión de carga
    • Químicas soportadas: NiCd, NiMH, Li-Ion
    • Modos de carga: Carga rápida, carga de mantenimiento, carga de recuperación
    • Terminación de carga: Detección de voltaje pico (PVD) para NiCd/NiMH, corriente mínima para Li-Ion, máxima temperatura y tiempo máximo de carga
    • Encapsulado: SOIC-8
    Límites Absolutos Máximos
    • Voltaje VCC: 4V a 6V
    • Temperatura operación: -20°C a 70°C
    • Temperatura almacenamiento: -40°C a 125°C
    Características Eléctricas
    • Corriente de suministro: 0.5-1 mA
    • Corriente de reposo: 5 µA
    • Impedancia entrada BAT: 10 MΩ
    Modos de Operación
    • Modo de carga rápida
    • Modo de carga de mantenimiento
    • Modo de recuperación
    • Modo de espera

    Descripción del Funcionamiento

    El bq2000 es un circuito integrado monolítico programable para gestión de carga rápida de baterías de níquel cadmio (NiCd), níquel metal-hidruro (NiMH) o litio-ion (Li-Ion) en aplicaciones de una o múltiples químicas.

    El dispositivo selecciona la química de la batería adecuada (ya sea níquel o litio) y procede con los algoritmos óptimos de carga y terminación. Esto elimina condiciones indeseables de carga insuficiente o sobrecarga.

    Dependiendo de la química, el bq2000 proporciona varios criterios de terminación de carga: detección de voltaje pico (PVD) para NiCd y NiMH, corriente mínima para Li-Ion, máxima temperatura y tiempo máximo de carga.

    Aplicaciones

    • Cargadores multi-química
    • Cargadores de níquel
    • Cargadores de alta potencia y multi-celda
    • Sistemas de análisis de baterías tipo III
    • Equipos médicos y de laboratorio
    • Instrumentos de medición y prueba

    Protecciones y Seguridad

    • Detección de baterías defectuosas o sobrecalentadas
    • Detección de inserción y remoción de batería
    • Inhibición de carga rápida hasta que los parámetros de temperatura y voltaje estén dentro de límites seguros
    • Modo de espera para consumo mínimo de potencia
    • Protección contra sobrecarga y descarga profunda

    Detalles del Encapsulado SOIC-8

    • SNS: Entrada de sensado de corriente
    • VSS: Tierra del sistema
    • LED: Salida de estado de carga
    • BAT: Entrada de voltaje de batería
    • TS: Entrada de sensado de temperatura
    • RC: Entrada de programación del temporizador
    • VCC: Voltaje de suministro
    • MOD: Salida de control de modulación
